Résultats : Base d'ondes planes et espace réciproque

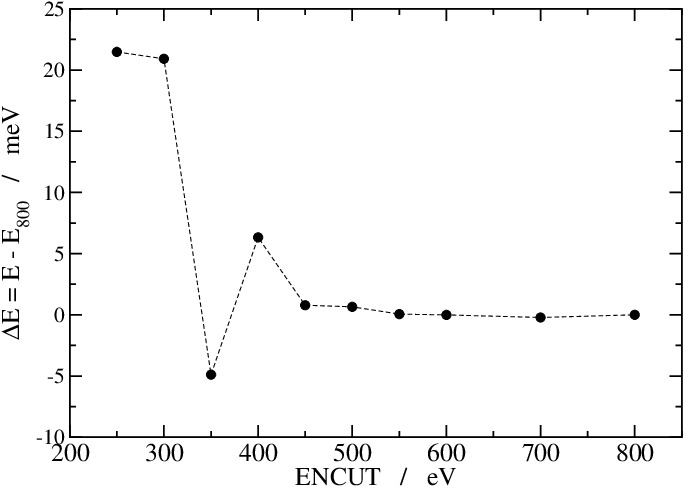

Convergence de l'énergie en fonction de la taille de la base

• La convergence n’est pas variationnelle => mixing de la densité.
• La précision du calcul est de l’ordre de 10 meV.
• ENCUT > 400 eV

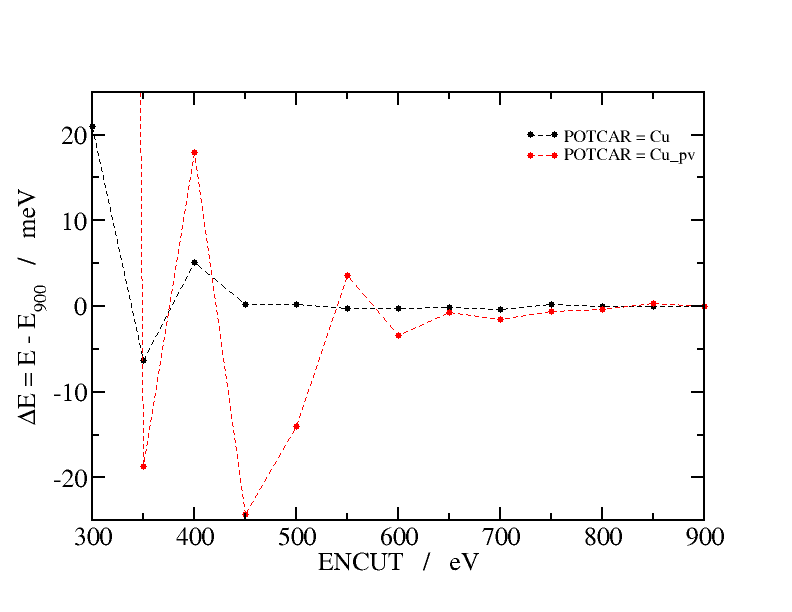

Si on considère maintenant le pseudopotentiel Cu_pv pour lequel les électrons 3p sont traités avec les électrons de valence, on obtient la figure ci-dessous.

La description d'électrons des couches électroniques plus basse, nécessite une base plus grande, avec une énergie de coupure plus élevée.

Retour aux exercices

Convergence des paramètres de maille et de l'énergie en fonction de la grille de points k

Voici les données extraites des optimisations de géométrie de la maille de cuivre métal pour des grilles de points k allant de 1x1x1 à 12x12x12. La maille étant rhomboédrique, seul les paramètres a et $\alpha$ sont reportés.

La colonne Econv correspond à l'énergie finale après optimisation de la géométrie. La colonne SinglePts est l'énergie obtenue à la fin du premier cycle SCF, c'est à dire l'énergie de la structure initiale identique pour tous les calculs. Cette colonne permet de suivre la convergence de l'énergie sans considérer la relaxation de la géométrie.

    #  k    a      alpha     Econv           SinglePts        DE
    #                        (eV)             (eV)          (meV)
       1   2.238    60.0  -15.8630060      -14.1349960   -14134.996
       2   2.701    60.0   -2.3472513       -2.2458515    11889.144
       3   2.497    60.0   -4.6616245       -4.6293625    -2383.511
       4   2.529    60.0   -4.1397856       -4.1322644      497.098
       5   2.515    60.0   -4.4135761       -4.3978349     -265.570
       6   2.525    60.0   -4.2458045       -4.2366917      161.143
       7   2.518    60.0   -4.3532290       -4.3395484     -102.857
       8   2.524    60.0   -4.2771373       -4.2673145       72.234
       9   2.519    60.0   -4.3250466       -4.3123058      -44.991
      10   2.519    60.0   -4.2970530       -4.2843054       28.000
      11   2.518    60.0   -4.3181305       -4.3041724      -19.867
      12   2.518    60.0   -4.3085235       -4.2950313        9.141

Conclusions :

• Les paramètres de maille convergent plus rapidement que l'énergie
  • Optimisation de la structure : 9x9x9
  • Calcul précis d'une énergie : 12x12x12
• Le cuivre est un métal, un positionement précis du niveau de fermi nécessite une grille de points k dense.
